电缆沟是用以敷设和更换电力或电讯电缆设施的地下管道，也是被敷设电缆设施的围护结构，有矩形、圆形、拱形等管道结构形式。
发电厂、变电站中的电缆沟布置型式与现场设备及地形条件有关，但无论是室内还是室外电缆沟，一般都具有如下特点：
（1）电缆沟为有盖板的沟道，敷设和维修电缆时都必须揭开盖板，很繁琐、不方便，沟内还容易淤积脏物、积水。但因土建施工简单、造价低，常在变电站和中小型电厂中采用。
（2）室外配电装置区一般都设有巡视道路，以便工作人员巡视电气设备。许多厂站通常将电缆沟盖板兼作部分巡视及操作小道。
（3）电缆沟内安装有电缆支架，电缆支架通常由金属材料做成，通过焊接或用螺丝固定在沟壁上。电缆由支架托住，与沟底保持着一定的距离。
（4）电缆沟中的电缆通常会采取防火措施，包括涂刷防火涂料、封堵隔离等。
（5）电缆沟在进入建筑物（包括控制室和开关室）处，设有封堵隔墙，以防止电缆着火时烟火向室内蔓延扩散。此外，还可防止小动物进入室内。
国内输电工程中电缆沟常用的有地下电缆沟、电缆隧道、电缆直埋、电缆穿管，电缆隧道和电缆直埋使用的普遍。变电工程电缆沟常用的有电缆隧道、地上电缆沟、地下电缆沟。电缆隧道用于动力电缆，地上、地下电缆沟用于控制电缆。局部有时用电缆穿管。最近几年，变电站开始使用成品地上电缆槽沟。成品地上电缆槽沟一种是无机混凝土槽盒上扣无机混凝土盖板，盖板上的花纹有不同种类，另外一种是型钢结构槽盒上扣镀锌钢盖板。
依据《DL／T 5484-2013 电力电缆隧道设计规程》，隧道内供电和照明应符合下列规定:
1、隧道应设置正常照明、应急照明和过渡照明。应急照明主要是疏散照明。
2、照明灯具应采用节能、防潮型灯具。灯具外壳应带单独接地线。
3、在隧道内人行通道上的 平均照度值不应小于15lx，显色指数(Ra)应大于60。疏散照明的平均照度值不应小于0.5lx。在隧道出入口处应设计过渡照明。过渡照明设计宜优先采用自然光过渡，当自然光过渡不能满足要求时，应增加人工照明过渡。

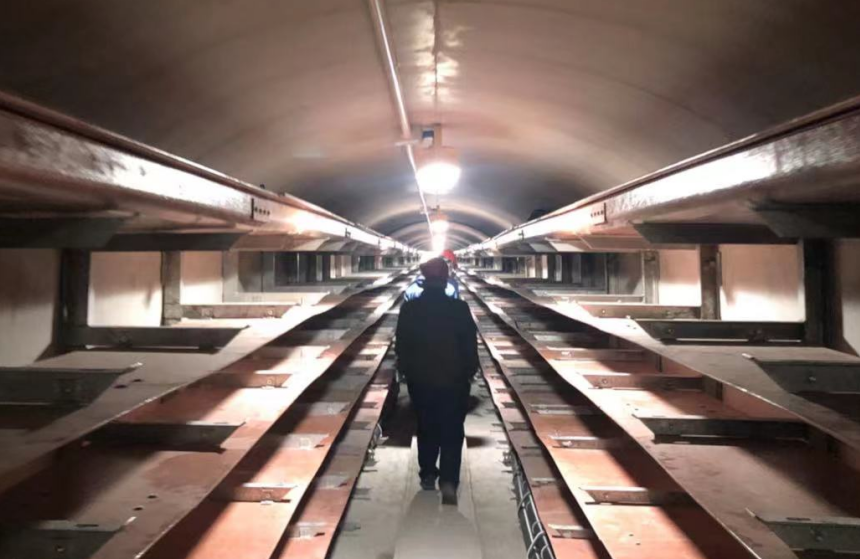

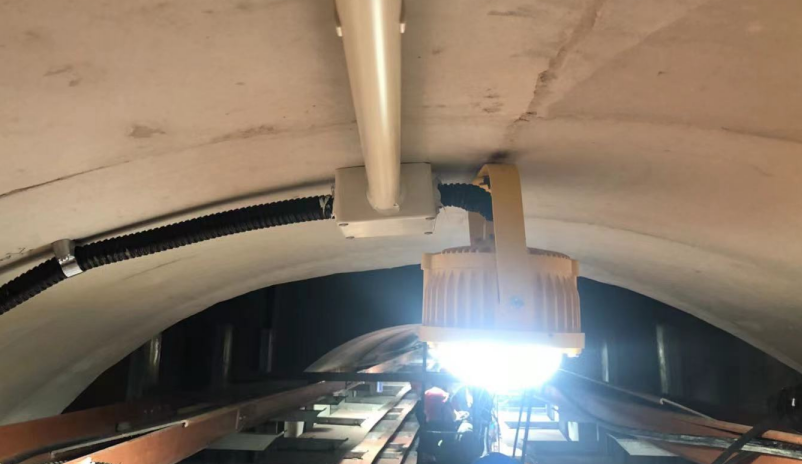

4、隧道内正常照明灯具的布置宜采用沿隧道顶棚中线均匀布置。疏散照明应由安全出口标志灯和疏散标志灯组成。安全出口标志灯宜安装在隧道出入口上方，疏散标志灯宜设置在隧道内人行通道两侧距地面高度为1.0m~1.2m的电缆支架外侧。

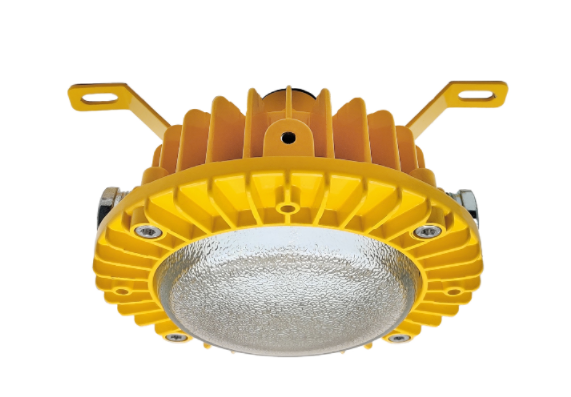

防爆LED巷道灯 QC-FB001-D系列
5、应急照明电源除正常电源外，宜选用另一路供电线路与自带电源型应急灯相结合的供电方式。正常电源故障后，应急电源投入的转换时间应不大于15s。应急照明电源的持续工作时间不应少于30min。
6、照明系统中每一单相回路不宜超过16A,单独回路的灯具数量不宜超过25个。
7、每个防火分区应有独立的应急照明回路,穿越不同防火分区的线路应有防火措施。
8、照明开关应采用双控开关，开关应选用防水防尘型，其安装高度宜为1. 3m。
9、照明线路分支导线截面不应小于2.5mm²。中性线(N线)及保护地线(PE线)截面应与相线截面相同。
10、电缆隧道内控制系统应满足下列要求：
1）电缆隧道通风系统应具备就地控制和远程控制；
2）电缆隧道内宜设置温度和火灾探测器, 当隧道内发生异常情况时,应能及时把信息发送至值班室；
3）由温度监测器发出的信号应能自动启动风机。风机及辅助降温设施应能在隧道内发生火灾时自动关闭。
