垃圾发电厂共涉及到了九个主体系统，八个辅助系统，以及配套的消防、环境保护...等必须的设施。下文会相应的对各个系统进行图文讲解。
一、主体系统

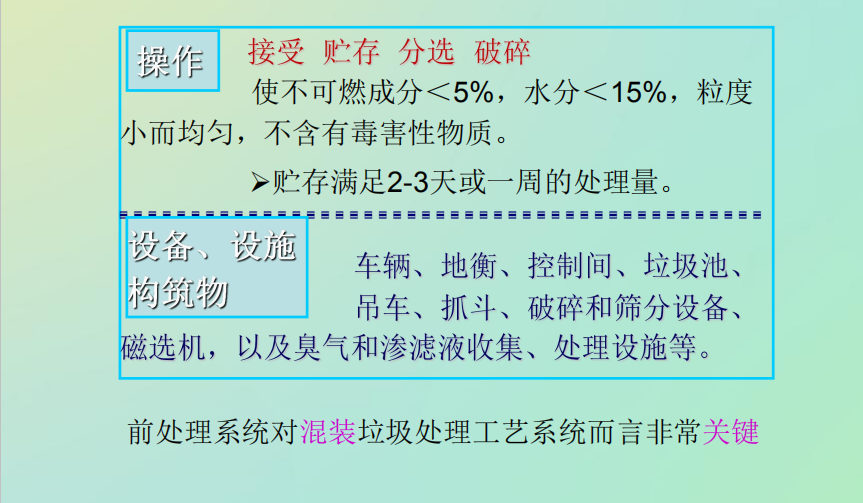

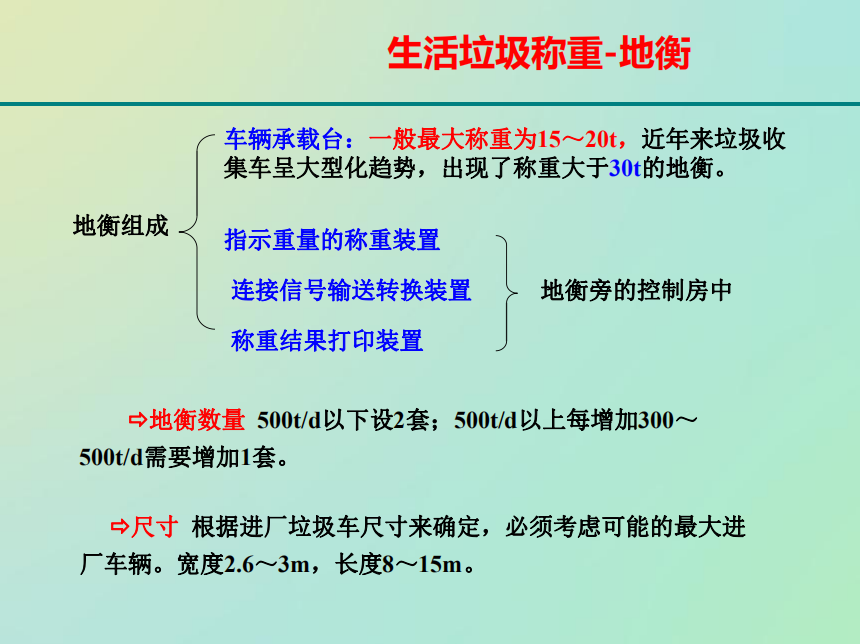

垃圾接收、储存及输送系统

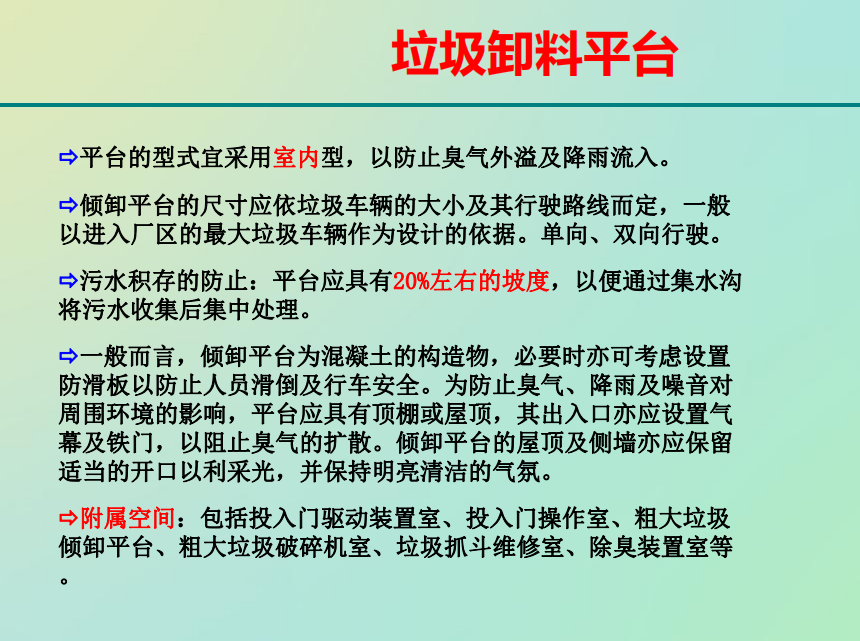

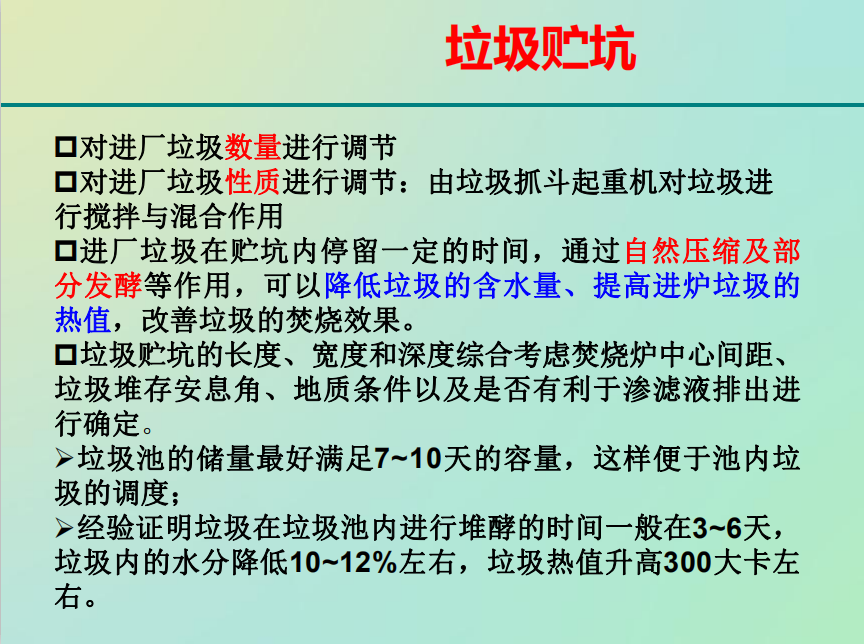

垃圾运输车进入垃圾库卸料大厅，把垃圾倒入垃圾库，然后垃圾在垃圾库内储存、发酵、沥水、掺配和入炉的系统

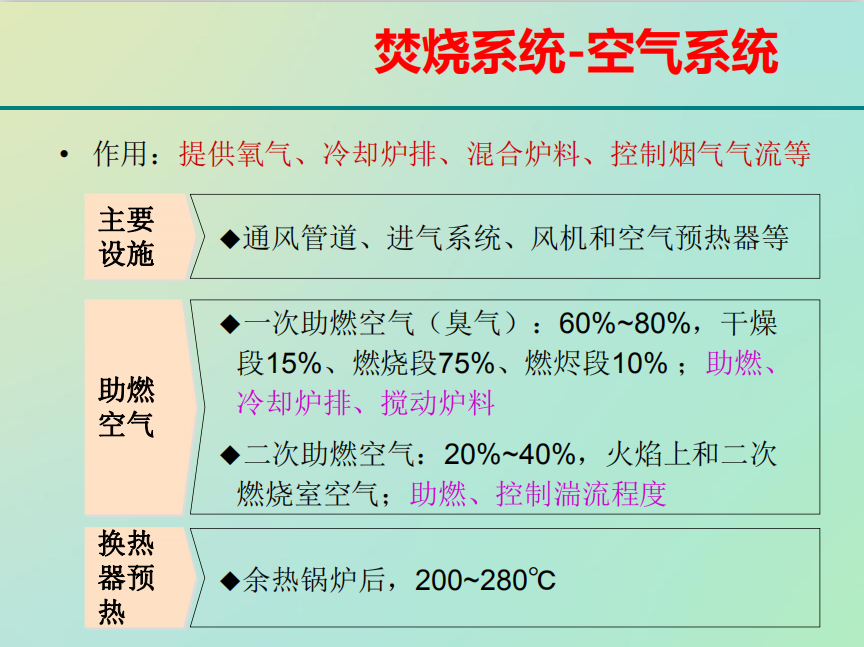

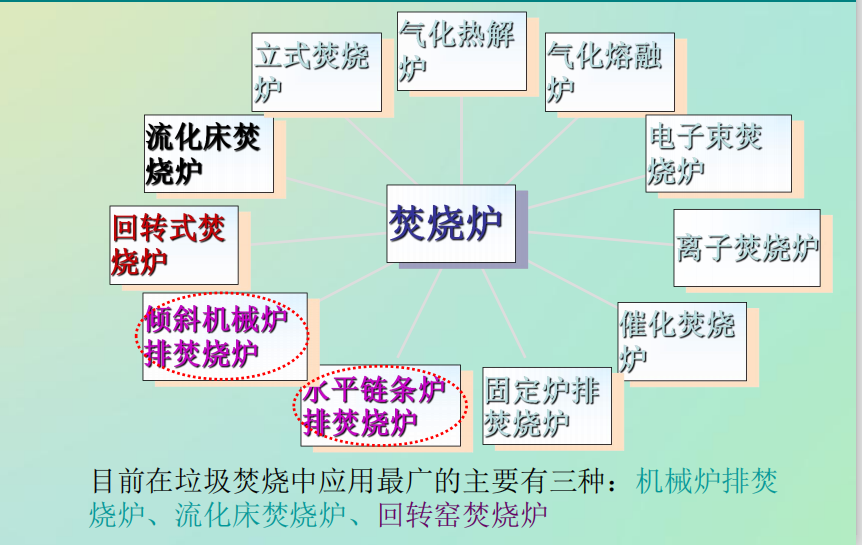

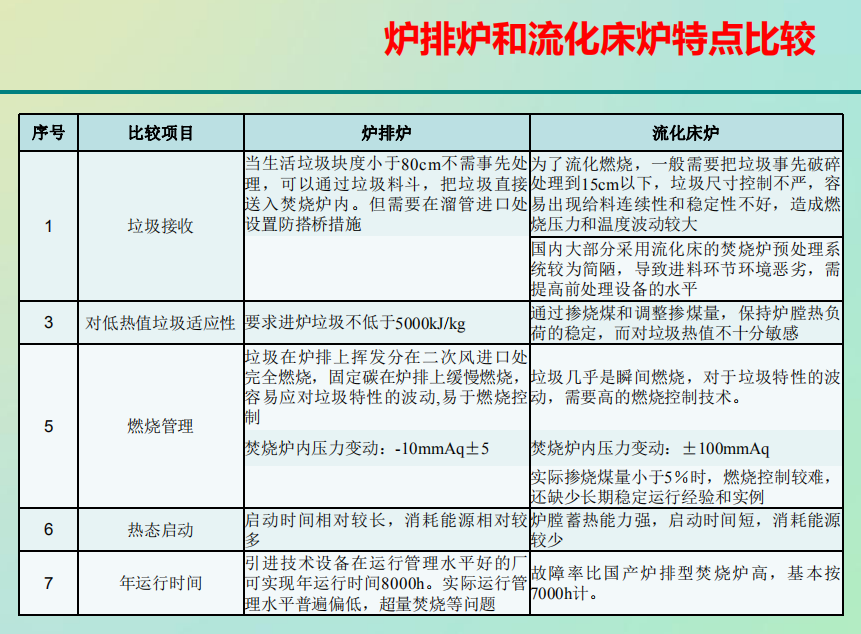

垃圾焚烧系统
把生活垃圾燃烧而生成高温烟气和炉渣，通过燃烧调整尽量减少烟气 中的污染物和炉渣可燃物的系统
余热利用系统
余热回收系统包括余热锅炉、凝汽式汽轮发电机组，以及辅助配套设备系统。
烟气净化系统
把余热锅炉排出的烟气，通过加消石灰反应吸收酸性气体，通过加活性炭或反应助剂吸收二噁英和重金属，再通过布袋除尘器把粉尘以及与酸性气体反应成的盐、未反应的消石灰、吸附了二噁英和重金属的活性炭或反应助剂的混合物即飞灰捕捉到飞灰斗的系统
炉渣综合利用系统
把焚烧炉排出的炉渣，运至砖厂做砖等综合利用的系统；
飞灰固化系统
把飞灰用水泥等稳定剂固化成固化块，然后把达标的固化块运输到填埋场运输的系统
电力系统
是以生活垃圾为燃料，经过在锅炉内燃烧换热，把生活垃圾的化学能转换为水蒸气的内能，通过水蒸气驱动汽轮机带着发电机做高速旋转，水蒸气的内能转换为汽轮机的动能，再通过发电机把汽轮机的动能转换为电能而输配到电网；整个过程就是
化学能-热能-机械能-电能的过程。
低压供配电及电气传动
自动化仪表及计算机系统
二、辅助系统
辅助燃料系统
压缩空气系统
循环水系统
给排水系统
除盐水制备系统
渗滤液处理系统
采用“生物+膜”等工艺，把垃圾渗滤液污水净化达标后排放或回用；
通风及空调系统
调度、通讯系统
三、配套设施
消防、环境保护、劳动安全防护与办公生活服务设施。
