对于大部分刚接触建筑电气设计的工作者来说,应急照明的强启原理一直都是很头疼的问题。由于不知道应急照明的强启原理,所以,应急灯具应该用多少根线,其实也就无从谈起。...

对于大部分刚接触建筑电气设计的工作者来说,应急照明的强启原理一直都是很头疼的问题。由于不知道应急照明的强启原理,所以,应急灯具应该用多少根线,其实也就无从谈起。


下面以文字和图片结合的方式来说明应急灯怎么接线的!

1、先将应急照明分类:

a、按控制方式不同分为:无控制,就地控制,集中控制;

b、按灯具点亮时间不同分为:常亮(如疏散方向指示灯和安全出口标志灯),火灾或停电时才亮(如双头灯);

c、按强启方式不同分为:消防控制室信号强启,充电检测线失电后自带电池供电强启;

d、按是否自带电池:自带电池,不自带电池;

e、按灯具所具有的光源个数不同分为:含有正常光源和应急光源的应急灯具,只含有应急光源的应急灯具。

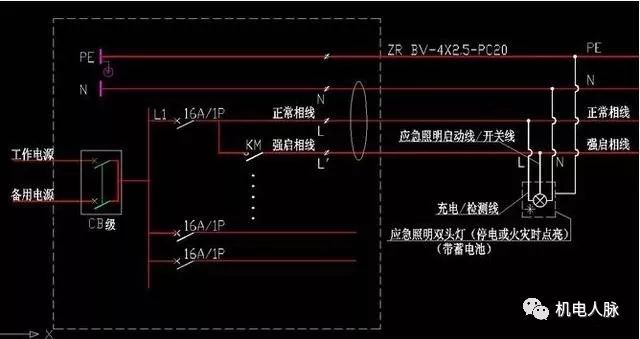

2、应急灯具的接线:我们先来讲只含有应急光源且自带电池的应急灯具,即只含有一个光源。从应急灯具接出来的线最多的情况有4根,一根照明线,一根充电/检测线,一根N线,一根PE线,如下图:

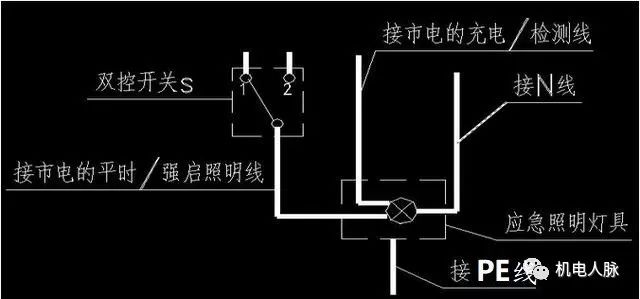

充电/检测线一端接市电,另一端接应急灯具的自带电池。顾名思义,这根线有双重作用,在市电保持有电的状态下,此线用作给应急灯具的自带电池充电,在市电失电的情况下,通过检测线,将市电的零压信号传送给自带电池,由自带电池供电给应急灯具,从而应急灯具点亮,达到启动应急灯具的作用。这是应急灯具在充电/检测线失电后自带电池供电的强启方式。为保证给应急灯具的自带电池充电,这根线一般情况下都是接通的,即有电状态。

平时/强启照明线的作用是:在非应急状态下,我们可以将此应急灯具作为普通灯看待和使用。非应急状态下,与双控开关S静触头1连接的导线处于有电状态,与双控开关S静触头2连接的导线处于失电状态。双控开关S(此双控开关非应急状态下其实是一个单联单控开关)可以实现此应急灯具的点亮和熄灭,打到静触头1时应急灯具点亮,静触头2时应急灯具熄灭。在应急状态下且市电有电的情况下,与双控开关S静触头1、2连接的导线都处于有电状态,这根线会实现应急灯具的强启,这是消防控制室信号强启方式。

PE线接的是应急灯具的外壳。

3、强启:所谓强启,是指在应急状态下将灯具点亮(非应急状态下点亮灯具不叫强启)。应急灯具的强启分为两种:a、充电检测线失电,由自带电池供电给应急灯具;b、充电检测线带电,应急照明强启线供电给应急灯具。

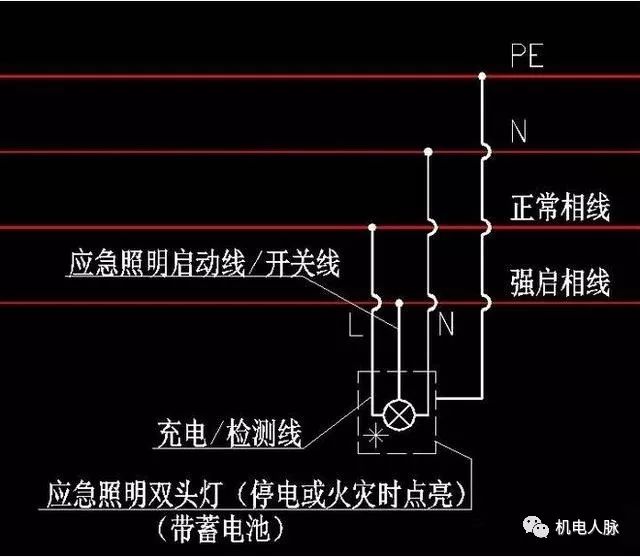

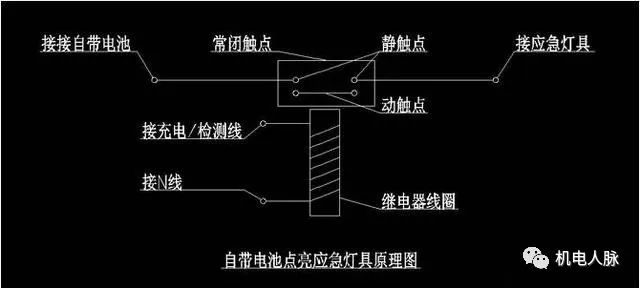

这是典型的双头灯接法,双头灯的特点是:平时不亮,停电或者火灾时点亮。停电时应急双头灯具的启动。当停电时,充电检测线失电,继电器线圈失电,磁通为0,常闭触点闭合,将电池和应急灯具接通,灯具点亮。



火灾但不停电时应急双头灯具的启动。当火灾时,接触器的常开触点闭合,致使强启相线带电,从而接通应急灯具,达到强启的目的。此时,继电器的线圈承受220V的电压,常闭触点断开,自带电池与应急灯具断开,电池出于充电状态。



这就是应急灯接线情况了,希望能帮到大家!
