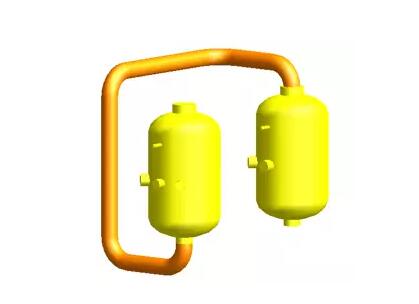

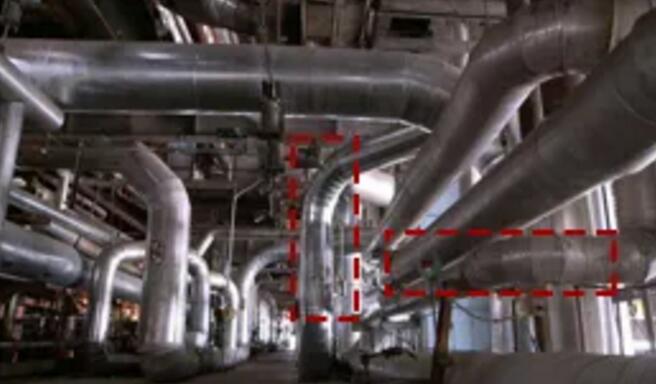

我以为设计院的工科直男们 会把电厂动力管道设计成中规中矩,横平竖直 然而，到了现场的我 彻底傻眼了 你怎么好意思长这样 好好地直路不走，走成曲里拐弯
一开始

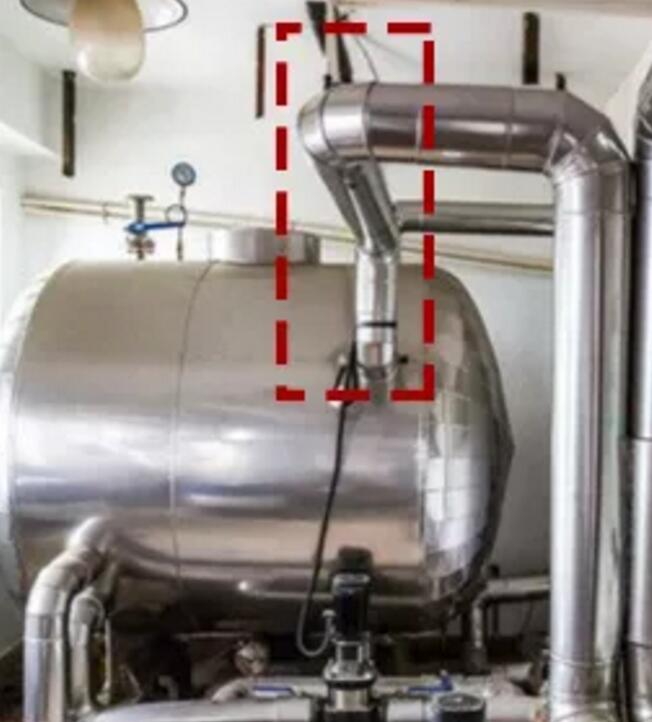

明明可以直接从管嘴出来后就任性的走
却偏偏要回头
眼见一根根管子竟长的如此为所欲为
设计师
你们不是一直号称
对
钢管
驾驭得很熟么？
眼见着它们如此乖张
你们，为何选择妥协？
随后翻开通讯录
质问了大设计院的几个攻城狮
得到了统一回复
原来
在动力管道设计中有一个环节叫应力分析
要针对初步布置好的管系
求出最大应力点和应力值
以及对管嘴的推力及力矩
看布置是否满足允许值要求
啥，你问我啥是管嘴
Oh，My god！
管嘴
就是压力容器用于与管道相连接的口子

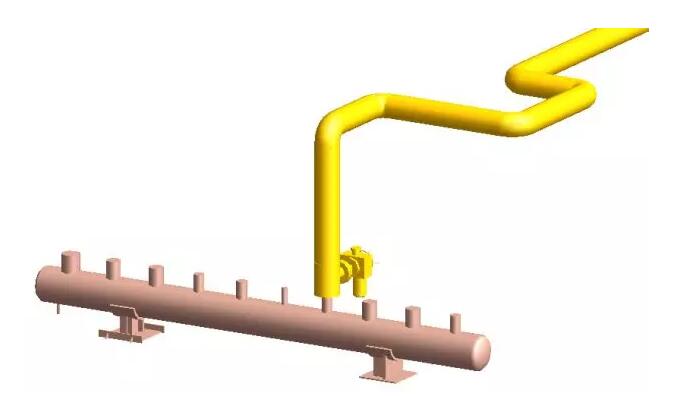

看，下面这容器，上面的那一排就是管嘴
为进一步阐明管道热胀冷缩应力

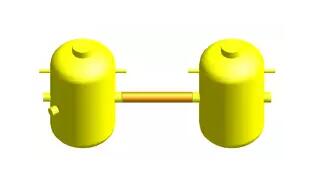

在此引入假定计算模型如下
在管嘴间使用管道直接连接
管道参数如下：
设计压力：10Mpa，设计温度540℃
管道型号：∅273×22，材质：12Cr1MoV
两设备管嘴间距为60m
则管道热膨胀量为472.4mm
若此系统热态时正常运行
需要管嘴压缩管道以抵消热膨胀量
管嘴对管道力为P=22000000 N=1000吨力
1000吨力？这是多大？
一般说来
电厂设备管嘴可承受的推力因设备而异
一般为几百公斤到几吨不等
对1000吨这个数量级！
后果只能是
辛辛苦苦建好的电厂
一启动管子就自己掉了
对！
掉了！
正因为这样
设计师设计热管道时
会赋予管道足够的柔性
尽量通过自然补偿吸收热位移
01

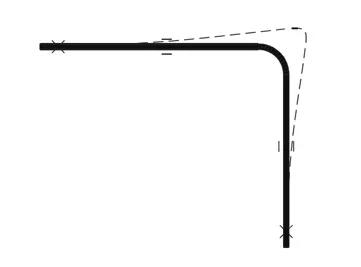

最基础的吸收结构是L形直角弯
其本身是依靠微变形来吸收热位移
因此
管道走向改变的第一个支架最好不要设成固定支架
02
在L形直角弯的基础上

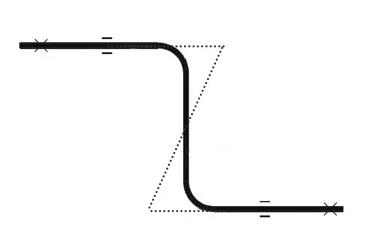

又发展了Z字形折角弯

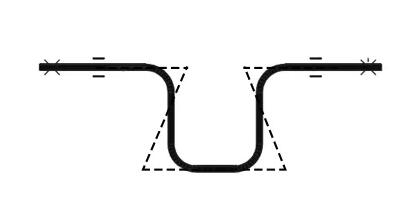

“π”形膨胀弯
以及
空间立体弯
正因为如此
你看到的电厂管道才会如此的不直
设计师只能委屈的说
不直
他也很无奈啊！
